弊社の各種歯車の製作事例を、ご覧ください。
量産、単品製作（特注・オーダーメイド）、現物からの複製製作など、お客様のご希望に細かく対応します。

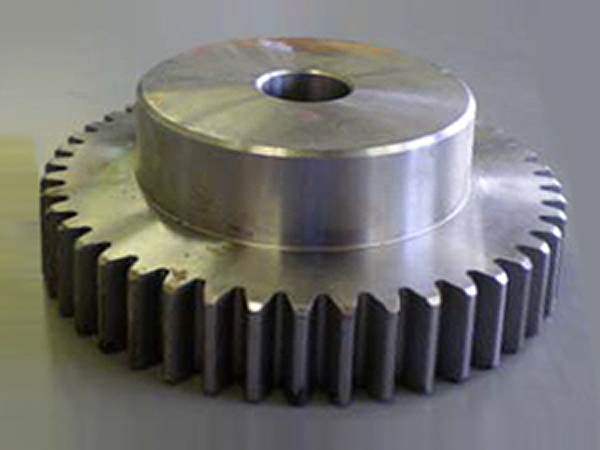

スパーギヤ（平歯車）製作事例

ホブ切り歯車

使用材質：S45C
大きさ：M3X40T
加工プロセス：切削
用途：印刷機
生産形態：量産

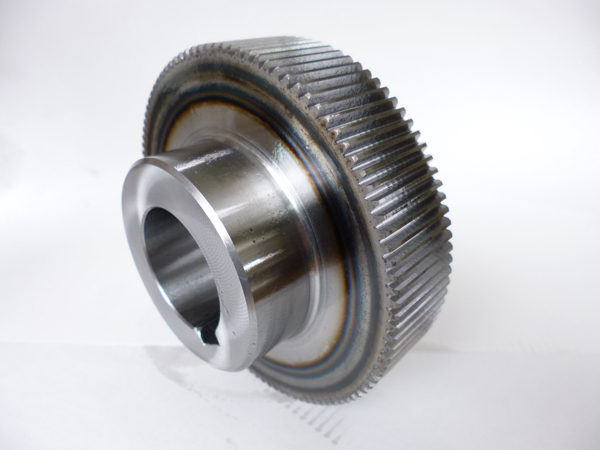

歯研歯車

使用材質：S45C
大きさ：M2X75T
加工プロセス：切削/焼入れ/研磨
用途：印刷機
生産形態：量産

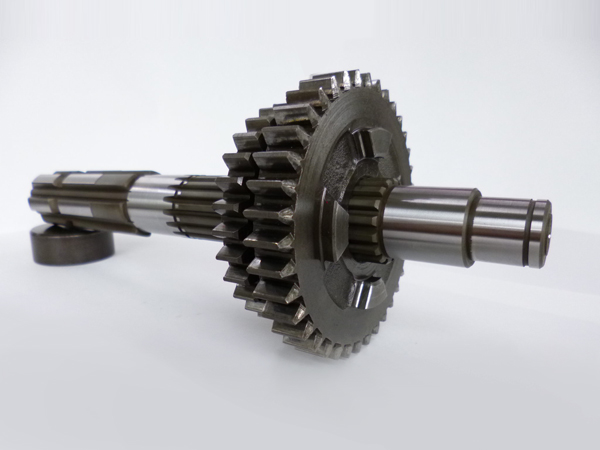

二段歯車

使用材質：S45C
大きさ：M3X50T
加工プロセス：切削/研磨/焼入れ
用途：工作機械
生産形態：複製製作

フランジ一体型歯車

使用材質：S45C
大きさ：M2X26T
加工プロセス：切削/研磨/焼入れ/塗装
用途：印刷機
生産形態：量産

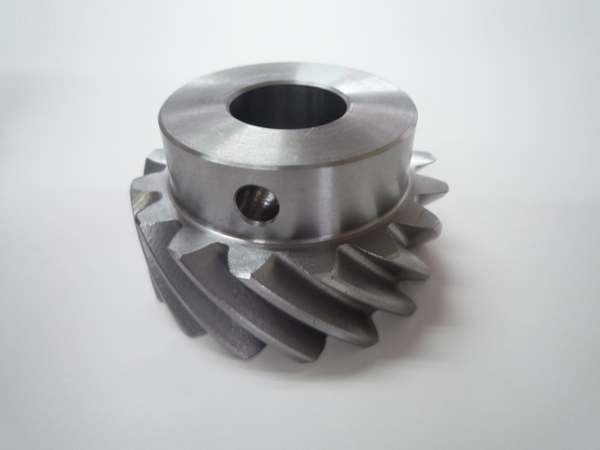

ヘリカルギヤ（はすば歯車）

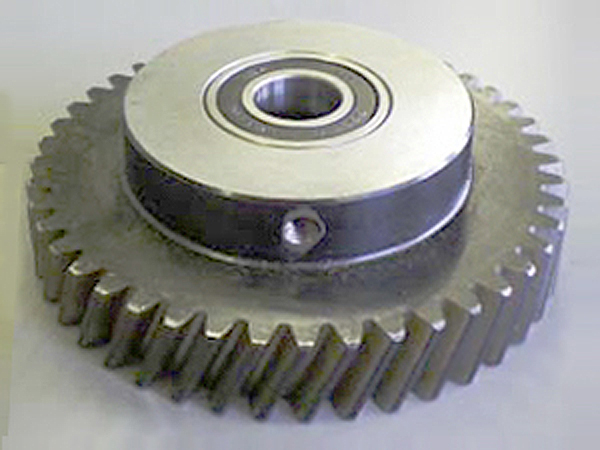

ホブ切り歯車

使用材質：S45C
大きさ：M2X20T
加工プロセス：切削/研磨/焼入れ/塗装
用途：印刷機
生産形態：量産

ホブ切り歯車

使用材質：S45C
大きさ：M2.5X62T
加工プロセス：切削
用途：印刷機
生産形態：単品製作

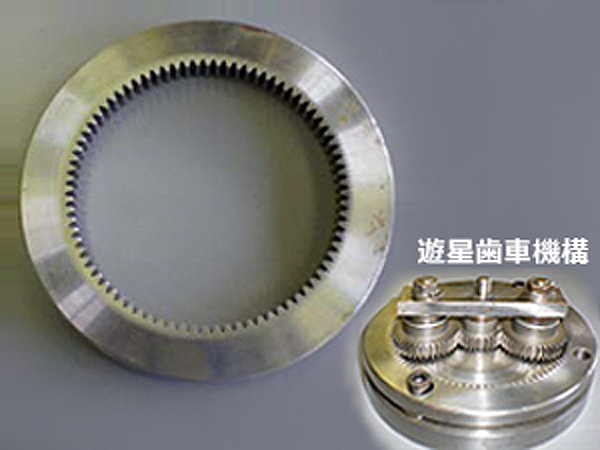

インターナルギヤ（内歯車）

平歯車

使用材質：S45C
大きさ：M2X88T
加工プロセス：切削/研磨
用途：専用機
生産形態：単品製作

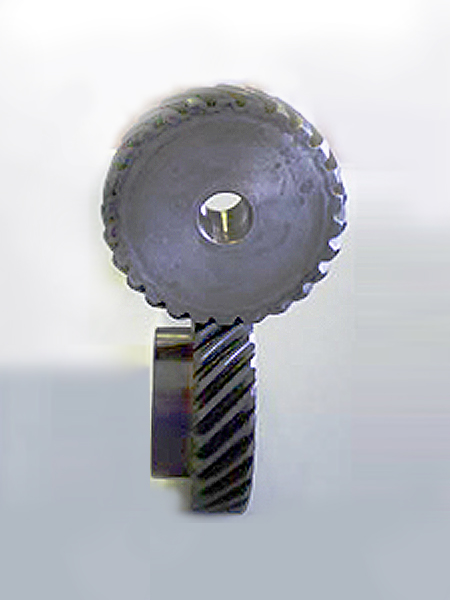

スパイラルギヤ（ねじ歯車）

ねじ歯車

使用材質：S45C
大きさ：M2 45°ネジレ
加工プロセス：切削/研磨/焼入れ/塗装
用途：印刷機
生産形態：量産

ウォームギヤ

ウォームギヤ

使用材質：
SCM440（ウォームギヤ部）/
CAC702（ウォームホィール部）
大きさ：M2
加工プロセス：切削/研磨/焼入れ
用途：専用機
生産形態：単品製作

ラックとピニオン

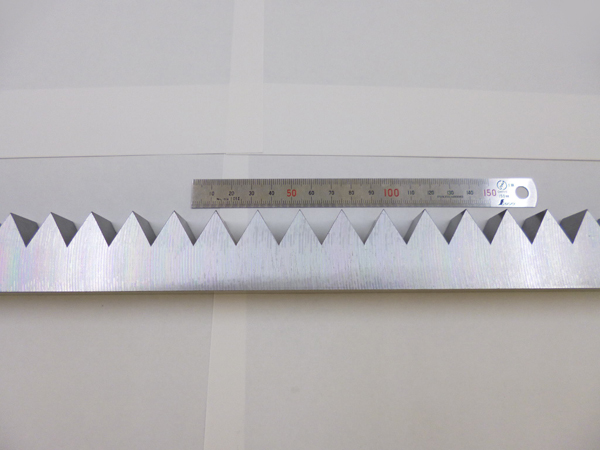

特殊ラック

使用材質：S45C
長さ：1,000mm
加工プロセス：切削/研磨/焼入れ
用途：専用機
生産形態：

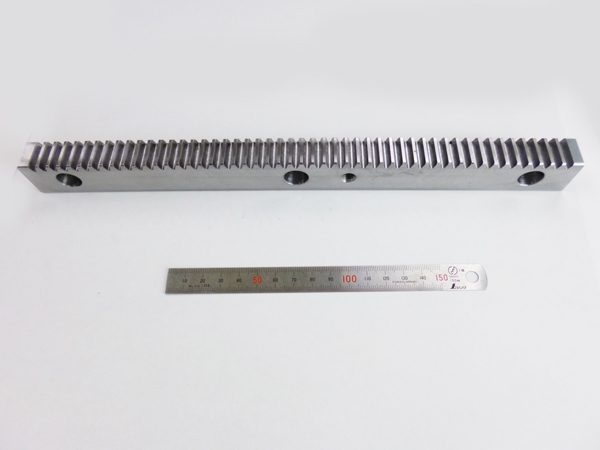

ラック

使用材質：S45C
長さ：M2 300mm
加工プロセス：切削/研磨
用途：専用機
生産形態：単品製作

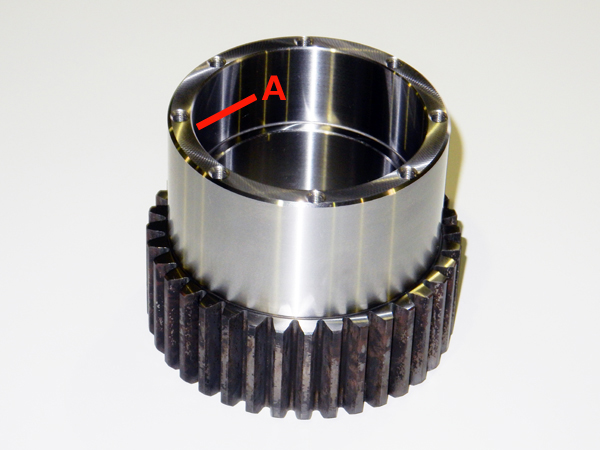

内端面同時研磨事例

歯研ギヤの内端面A部を同時に研磨（半完成品）

使用材質：S45C
内径：∅68
加工プロセス：切削/研磨/焼入れ
用途：専用機
生産形態：単品製作
※同時に研磨することにより、直角度・同芯度 精度の向上（5μmm以内）。
