ギヤ保有技術

ギヤ保有設備 > ギヤ加工可能なギヤ形状 > ギヤ対応可能な材質 > ギヤRoHS指令への対応 > ギヤ歯車製作の動画を紹介 >

山形県の村山地域は、東北地方ではまれな物作りの中小企業が集積している地域です。
弊社もその中にあって相互に補完しながら、歯車を中心とした物作りを行っています。
短納期で対応可能なのは、村山地域のネットワークのおかげです。

弊社では、歯車製作の以下のプロセスを内製できます。

旋盤加工

ホブ盤加工


焼入れ

研磨

歯研
再生マーク動画を見る >

検査(3D測定可能)
再生マーク動画を見る >

ギヤ対応可能な材質とギヤ形状

対応可能な材質

S45C

SCM440

SCM435

SCM420

SCM415

SUS304

SUS303

銅合金

FCD

MCナイロン

歯車の材料 へ >

方向

加工可能なギヤ形状

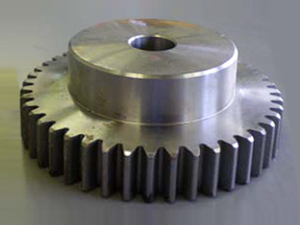

■スパーギヤ(平歯車)
歯スジが軸と平行な円筒歯車。
製作が容易で一番よく使われる。
加工可能なサイズ:M0.5~M12


平歯車

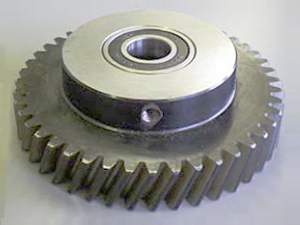

■ヘリカルギヤ(はすば歯車)
歯すじをつる巻き状にした歯車。
平歯車と比べて、歯のかみ合いが滑らか。
騒音が少ない。
軸方向にスラスト荷重が生じる。
加工可能なサイズ:M0.5~M12
ヘリカルギヤ

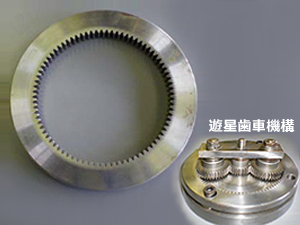

■インターナルギヤ(内歯車)
円筒の内側に歯を取り付けた歯車。
2軸の中心距離を短くしたい場合などに用いる。遊星歯車機構は,小型で大きな減速比が得られる。
加工可能なサイズ:M1~M4
インターナルギヤ

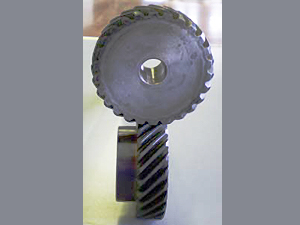

■スパイラルギヤ(ねじ歯車)
2軸が平行でなく、交わらない。
噛み合いのすべりが大きいので低荷重用。
加工可能なサイズ:M0.5~M12


スパイラルギヤ

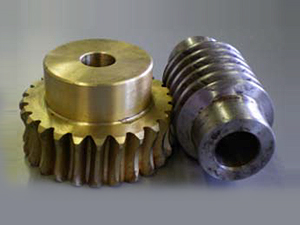

■ウォームギヤ
大きな減速比を得られる。
ウォームホイール側からは回転が出来ない(逆転防止可能)。摩擦損失が大きいが滑らかな回転をする。適切な潤滑が必要である。ウォームには,軸方向の大きなスラスト荷重が生じる。
加工可能なサイズ:M1~M5
ウォームギヤ

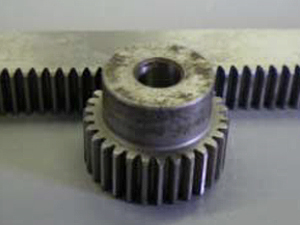

■ラックとピニオン
直線状に歯を取り付けたもの。
平歯車(ピニオンギヤ)と組み合わせて使われる。回転運動を直線運動に変換する場合などに使われる。
加工可能なサイズ:M1~M4
加工可能なラック長:~1,000mm
ラックとピニオン

その他のギヤ形状については、ご相談ください。

ギヤ主な保有設備

お客様のギヤに関するさまざまなご要望にお応えして製作するために、各種設備を保有しています。

設備名 型式/能力 メーカー名 台数
歯車研削盤 SG0360-CNC 三和精機 株式会社 1
歯車研削盤 SG0400-CNC 三和精機 株式会社 1
CNC円筒研削盤 ⌀300*500ℓ 株式会社 ジェイテクト 1
CNC内面研削盤 ⌀15~⌀150 株式会社 岡本工作機械製作所 1
CNC内端面研削盤 ⌀5~⌀200 オークマ 株式会社 1
平研削盤 600*300*230 株式会社 岡本工作機械製作所 1
ホブ盤 ⌀1200 清和鉄工 株式会社、他 29
ラック盤 1500ℓ 株式会社 シノハラ 1
CNC旋盤 10インチ×1000ℓ DMG森精機 株式会社、他 3
立型M/C SV500 DMG森精機 株式会社 1
ワイヤーカット 500×350×300 西部電機 株式会社 1
ブローチ 3t 株式会社 六郷製作所 1
三次元歯車測定器 ⌀300 株式会社 東京テクニカル 1

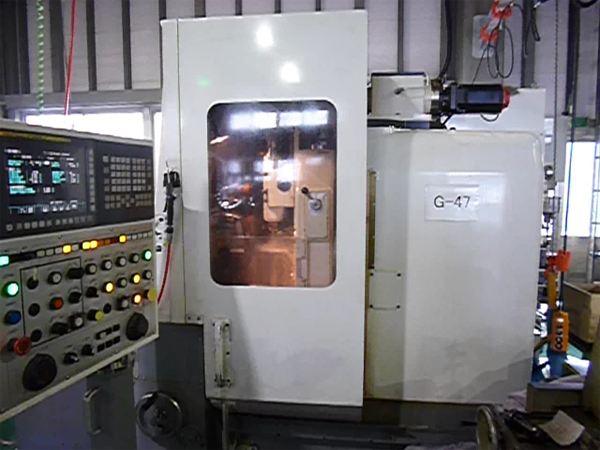

歯車研削盤
歯車研削盤

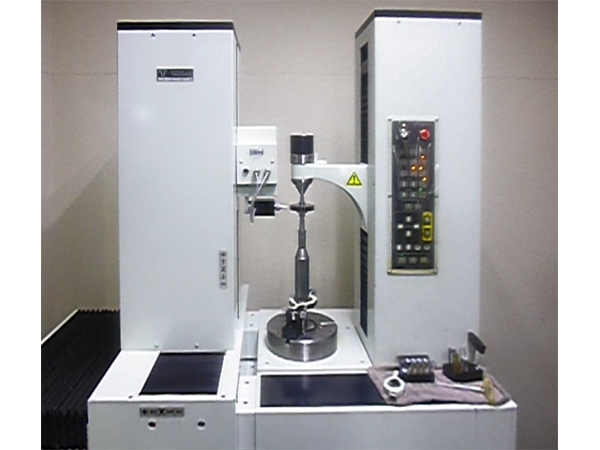

3D歯車測定機
3D歯車測定機

ギヤ歯車製作の動画を紹介

再生後、画面内のYouTubeアイコンをクリックで、拡大別画面になります。

歯車研削盤

数値制御による歯車研削加工。

完成品検査(3D測定)
(準備中)

3次元歯車測定機による完成品の検査測定。

ギヤRoHS(ローズ)指令への対応

弊社では、RoHS(ローズ)指令による使用禁止化学物質の含有を基準内にした材料を調達して加工し、お客様に証明書を添付して納品できます。

No 禁止有害化学物質 閾値
1 鉛 Pb 1,000ppm
2 水銀 Hg 1,000ppm
3 カドミウム Cd 100ppm
4 六価クロム Cr(VI) 1,000ppm
5 ポリ臭化ビフェニル類(PBBs) 1,000ppm
6 ポリ臭化ジフェニルエーテル類(PBDEs) 1,000ppm
