ギヤ特注歯車製作

ギヤ現物からの複製製作 > ギヤさまざまな特注に対応 >

歯車(ギヤ)に関するお困りごとを解決します。特注歯車(ギヤ)の製作承ります!
が、弊社の基本方針です。
量産もさることながら、単品製作(特注・オーダーメイド)、現物からの複製製作などに特徴のある会社です。

ギヤさまざまな特注に対応

以下のように、歯車でお困りのお客様。
ぜひ、弊社にご相談ください。

1.ひとつしか作らない。

――>1個から受注します。オーダーメイド対応します。

2.急いで作りたい。

――>最短2日で、完成させます。こちらに説明 >

3.特殊な歯車形状だ。

――>図面等を送っていただいて、判断します。

4.図面が無い。

――>現物があれば、製作できます。

5.壊れている歯車を見て、作って欲しい。

――>大丈夫、対応できます。こちらに説明 >

6.他社に断られた。

――>まずは、詳細をご相談ください。

ギヤ現物からの複製製作

弊社の得意技のひとつです。
図面が無くても、現物があれば複製制作を承ります。
現物は一部が壊れていても、全体形状・歯の規格が類推できれば、対応します。

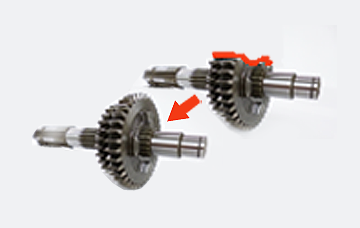

【 現物からの複製製作のイメージ 】
複製製作の概念

複製製作の事例

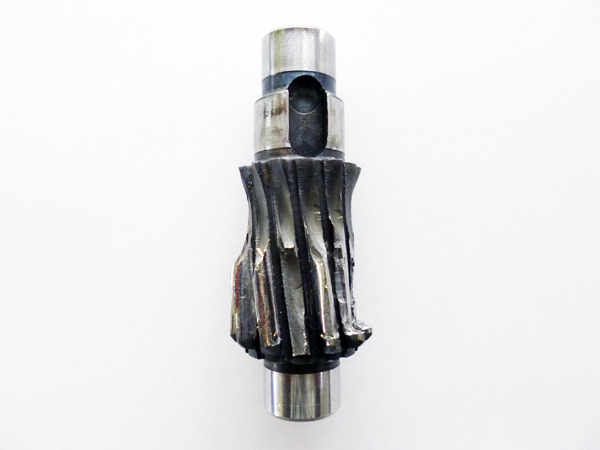

Before
摩耗した歯車

歯車が摩耗して、動作に支障をきたしていて困っているというお客様からの依頼です。
歯車種別:ヘリカルピニオン軸。

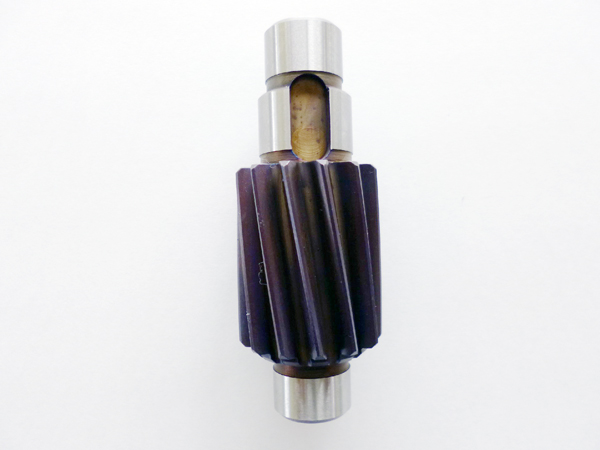

After
複製製作した歯車

実測して、歯車の規格を定義して、製作に当たりました。この歯車にとって重要なヘリカル部の角度・歯車諸元が、正確に複製されています。
使用材質:SCM415
歯車諸元:M1.75 PA20 歯数13枚 左8°
大きさ:⌀27.5mmX73mm
加工プロセス:
切削/焼入れ(浸炭焼入れ HRC55~60 深さ0.8)/研磨
